تفاصيل المنتج:
شروط الدفع والشحن:
|
| تنسيق النقطة: | 122 × 32 | الشروط التكنولوجية للسيارات: | بنفايات |
|---|---|---|---|
| IC: | St7567 ((Cog)) | وضع العرض: | ستان / ي - جي، ناقل، إيجابي، 1/33الواجب، 1/6التحيز |
| مشاهدة الاتجاه: | 00:00 | وضع الواجهة: | 8 بت 8080 |
| حجم المخطط التفصيلي: | 79.0 ((L) X46.0 ((W) X11.2 ((T) (ملم) | عرض المنطقة: | 54.8 × 19.1 (مم) |

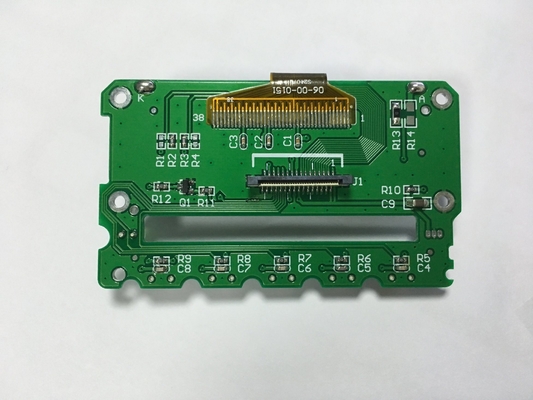

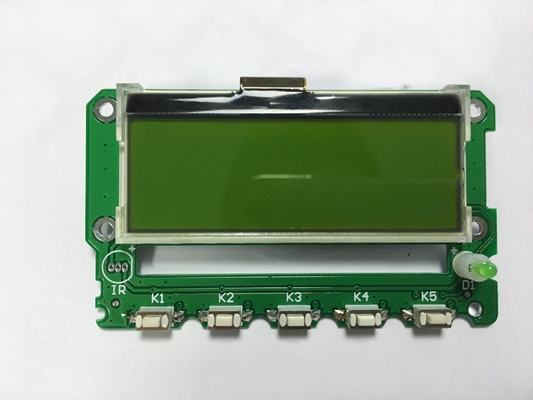

FSTN COG Module 122X32 نقاط شاشة LCD الرسومية مع FPC Connector
وصف الشاشة LCD الرسومية ذات النقاط 122x32
شاشة LCD الرسومية هي نوع من الشاشات التي يمكن أن تعرض المحتوى الرسومي والأنماط المخصصة. على عكس شاشات LCD القائمة على الأحرف التي تقتصر على عرض أحرف محددة مسبقًا،جهاز شاشة LCD الرسومية يسمح لك بالتحكم في البكسلات الفردية، مما يتيح لك إنشاء أشكال مخصصة وصور وواجهات مستخدم رسومية. FSTN هو وضع العرض الذي يقف لـ Film compensated Super Twisted Nematic.وهو نوع من تكنولوجيا الشاشة LCD (الشاشة الكريستالية السائلة) التي توفر تضاربًا و زوايا مشاهدة محسنة مقارنةً بشاشات TN القياسية (Twisted Nematic)تُعرف شاشات FSTN بتقديمها عالية الجودة للمقاييس الرمادية وقراءتها بشكل أفضل في ظروف الإضاءة المختلفة.يشير العرض الذي يحتوي على 122x32 بكسل في وضع FSTN (Film compensated Super Twisted Nematic) إلى نوع معين من العرض الرسومي الذي يمكن أن يعرض 122 عمودًا و 32 صفًا من البكسلاتهنا بعض البيانات عن منتجاتنا الرسومية 122x32 نقطة.
المواصفات العامة للشاشة LCD الرسومية 122x32 نقطة
| البند | المواصفات |
| اسم المنتج | 122x32 نقطة وحدات LCD الرسومية |
| رقم الطراز | RYP12232A-GYMSWN-A |
| تنسيق النقاط | 122×32 |
| الخطوط العريضة الحجم ((ملم) | 79.0 ((L) ×46.0 ((W) ×11.2 ((T) |
| منطقة الرؤية ((ملم) | 54.8×191 |
| منطقة العرض | 48.78×1438 |
| زاوية النظر | الساعة الثانية عشر |
| حجم النقطة ((ملم) | 0.38×0.43 |
| نقطة الطول ((ملم)) | 0.40×0.45 |
| مركز التحكم بالشاحنة | ST7567(كوج) |
| نوع شاشة LCD | STN/Y-G، ناقل، إيجابي، 1/33Duty، 1/6Bias |
| الضوء الخلفي ((النوع) | أبيض، 3.1V،60 mA التوحيد>=75٪ |
| وضع الواجهة | 8 بيت 8080 |
| VDD&VLCD ((النوع) | 3.3 و 8.3 و |
| الشروط التكنولوجية للسيطرة على المياه | RoHS |
| درجة حرارة التشغيل | -30 درجة مئوية ~ 70 درجة مئوية |
| درجة حرارة تخزين | -40 درجة مئوية ~ 85 درجة مئوية |
أبعاد الخطوط العريضة من 122x32 نقطة شاشة LCD الرسومية
خصائصشاشة LCD الرسومية 122x32 نقطة
توفر وحدة LCD الرسومية من 122 × 32 نقطة العديد من المزايا للتطبيقات التي تتطلب رسومات مخصصة وعناصر واجهة المستخدم.
1دعم قدرة العرض: 122x 32 بيكسل نقطة مع وضع FSTN.
2. على رقاقة العرض البيانات ذاكرة الوصول الوصول الوصول الوصول الوصول الوصول الوصول الوصول الوصول الوصول
3يتم دعم الواجهات المتسلسلة
4. وظائف إدارة وفيرة عرض البيانات
5دائرة محرك ثابت مجهزة داخلياً للمؤشرات.
6. دائرة إمدادات الطاقة ذات الكريستال السائل ذات الطاقة المنخفضة مجهزة داخلياً
7. دائرة ضبط الجهد عالية الدقة
8دائرة مذبذب CR مجهزة داخلياً
9استهلاك طاقة منخفض للغاية
تطبيقاتشاشة LCD الرسومية 122x32 نقطة
إنها شاشة LCD مسطحة 122 × 32 نقطة ذات جودة صورة عالية ، زاوية عرض واسعة. جميع المواد تتوافق مع متطلبات حماية البيئة ومعايير RoHS.
تستخدم هذه الوحدة على نطاق واسع في أدوات مختلفة، والمعدات الذكية، ومعدات الاتصالات، والمعدات الطبية، ومعدات التحكم الصناعي، والفضاء، والأمن، ومعدات الأثاث، الخ.وتجعل قدرات هذه الوحدة المتنوعة والرسومات مناسبة لمجموعة واسعة من التطبيقات حيث هناك حاجة إلى رسومات مخصصة وواجهات المستخدم.
خدمتنا
* أفضل مراقبة الجودة: يتم اختبار كل شاشة LCD بأدوات خاصة أو لوحات رئيسية قبل التسليم لضمان العمل.
* طريقة التعبئة الصحيحة: معبأة في أكياس مضادة للثبات مع صندوق رغوة لضمان السلامة في النقل.
* طرق دفع متعددة: T/T، Western Union، L/C، PayPal.
* طرق الشحن الموثوقة: التسليم السريع عن طريق UPS، EMS، DHL، TNT، أو عن طريق الجو.
* الخدمة المهنية المخصصة: فريق محترف يوفر خدمة OEM&ODM.
*سعر تنافسي: يعطيك سعر مصنع مباشر.
* خدمة أفضل بعد البيع: ضمان طويل لمدة سنة واحدة.
الأسئلة الشائعة
1س: هل أنت شركة تصنيع أو تجارية؟
ج: نحن مصنع في الصين. مصنعنا يقع في دونغغوان، والمكتب يقع في شينشن.
2س: كيف يمكنني الحصول على العينات؟
ج: إرسال استفسار -- عرض اقتباس -- تأكيد اقتباس ودفع رسوم الأدوات -- توفير الرسم -- تأكيد الرسم -- صنع الأدوات والعينات -- العينات النهائية -- التسليم عن طريق الشحن أو البحر جمع.
3س: هل يمكنك تصميم الشاشة المضغوطة بما يتفق مع طلبنا؟
الجواب: بالتأكيد لدينا فريق محترف لتلبية كل طلباتك
4س: كيفية وضع الطلبات ؟
ج: إذا كنت تؤكد أن العينات على ما يرام ، يرجى إرسال طلب الشراء الخاص بك لنا عن طريق البريد الإلكتروني أو الفاكس ، ثم سنرسل لك فاتورة لدفع الودائع. نحن بحاجة إلى معرفة المعلومات التالية من طلبك.
1معلومات المنتج كمية، رقم الجزء
2وقت التسليم مطلوب
3معلومات الشحن اسم الشركة وعنوان الشارع ورقم الهاتف والفاكس وميناء البحر
4تفاصيل الاتصال بالشحن إذا كان لديك أي منها في الصين
5س: كم يستغرق الإنتاج الجماعي ؟
ج: 25-30 يوما عمل. يعتمد على كميات الطلبات المختلفة وعدد الأجزاء.
