تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع العرض: | 16x2 شخصية | نوع LCD: | ستان، سلبي ((Yg) ، ناقل |
|---|---|---|---|
| نوع الإضاءة الخلفية: | جانب أبيض | حجم المخطط التفصيلي (مم): | 80 (طول) × 36 (عرض) × 13.0 (عرض) |
| عرض المنطقة (مم): | 64.5 (طول) × 14.5 (عرض) | وضع الواجهة: | واجهة 8 بت Mpu |
| درجة حرارة التشغيل (°C): | -20 إلى +70 | درجة حرارة التخزين (°C): | -30 إلى +80 |
| تسليط الضوء: | شاشة LCD 16x2,شاشة LCD STN الزرقاء السلبية,AIP31066 IC STN شاشة LCD,Blue Negative STN LCD Display,AIP31066 IC STN LCD Display |
||

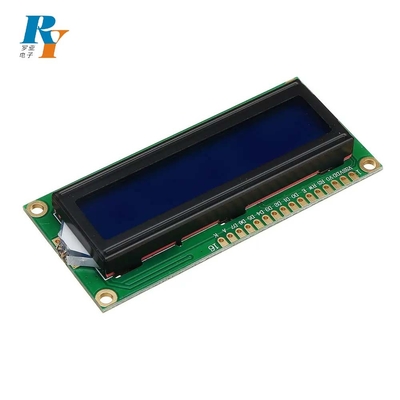

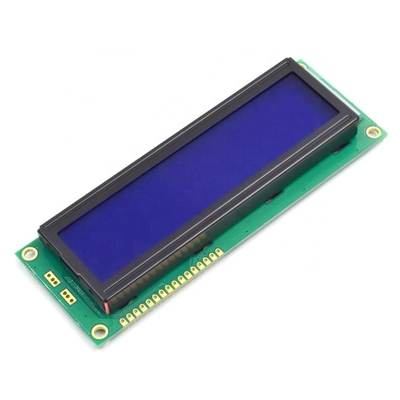

شاشة LCD الحرفية هي تكنولوجيا عرض الكريستال السائل المستخدمة في الأجهزة الإلكترونية التي تعرض النص والرموز البسيطة ، وعادة ما يتم تقديمها بحجم وترتيب حروف ثابت.يشير لوحة LCD ذات 16 × 2 حرف إلى وحدة شاشة الكريستال السائل (LCD) التي يمكن أن تعرض 16 حرفًا في كل من صفوفها 2يُعرف عادةً باسم 16 × 2 حرف LCD أو 16 × 2 LCD الحرفي الرقمي. تستخدم شاشات LCD خلايا الكريستال السائل والتيارات الكهربائية للسيطرة على مرئية الأحرف على الشاشة.هنا ورقة البيانات من وحداتنا LCD 16x2 شخصية.
الجدول يحتوي على تعليمات محددة.
| الخطوط العريضة الحجم ((ملم) | 80 ((L) x36 ((W) x13.0 ((T) |
| نوع شاشة LCD | (إس تي إن) ، سلبي (إي جي) ، مرسل |
| نوع العرض | 16 ((حروف)) × 2 ((خط)) |
| المنطقة المنظورة ((ملم) | 64.5 ((L) x14.5 ((W) |
| حجم النقاط ((ملم) | 0.54 ((W) x0.60 ((H) |
| مسافة النقاط ((ملم) | 0.59 ((W) x0.65 ((H) |
| حجم الحرف ((ملم)) | 2.9 ((W) x 5.15 ((H) |
| حالة السائق | وحدة شاشة LCD:1/16الواجب،1/5التحيز |
| جهاز التحكم والسائق | AIP31066 |
| عرض الاتجاه | الساعة السادسة |
| وضع الواجهة | واجهة MPU 8-بيت |
| VDD&VOP (النوع) | 5.5 فولت |
| الضوء الخلفي (النوع) | الجانب الابيض |
| (عملية (تيمب | -20 إلى +70 |
| (التخزين) (التخزين) | -30 إلى +80 |
رسم وحدة LCD 1602 حرف
1عرض النص: يتم استخدام شاشة LCD الحرفية بشكل رئيسي لعرض معلومات نصية ، عادة ما يتم تقديمها بحجم وترتيب حروف ثابت.
2توفير الطاقة: عادةً ما يستهلك شاشة LCD الحرفية طاقة أقل من تقنيات العرض الأخرى ، مثل LED أو LCD الملونة ، لأنه يحتاج فقط إلى تنشيط الكريستال السائل لعرض النص ،بدون الحاجة إلى إضاءة خلفية.
3الرؤية العالية: عادة ما تتفوق شاشات LCD ذات الطابع على الرؤية العالية في الضوء. كما أنها مرئية بوضوح في ضوء الشمس المباشر وهي مناسبة للتطبيقات الخارجية.
4كفاءة التكلفة: بسبب تصميمه البسيط وانخفاض استهلاك الطاقة،عادة ما تكون شاشة LCD الأكثر بأسعار معقولة من تقنيات العرض الأخرى ، وبالتالي يتم استخدامها على نطاق واسع في المشاريع الحساسة للتكلفة.
5أنظمة مضمنة: غالبًا ما تستخدم شاشات LCD الحرفية في الأنظمة المضمنة والأجهزة الإلكترونية الصغيرة ، مثل لوحات التحكم المنزلية الذكية ، لوحات الأجهزة ، واجهات المستخدم في الأجهزة الإلكترونية ، إلخ.
وحدة الأحرف، هي شاشة رقمية حرفية يمكن أن تظهر الأحرف والرموز والأرقام. يتم استخدام شاشة LCD ذات الأحرف 16x4 على نطاق واسع في أجهزة إلكترونية مختلفة، مثل العدادات الرقمية، العدادات الزمنية،مُراقبة الحرارة، الميزانات الإلكترونية، الخ. يمكنها عرض بيانات في الوقت الحقيقي، ونتائج القياس، وحالة المعدات، الخ، وتوفير وظائف عرض المعلومات الأساسية.يمكن استخدام شاشة LCD ذات 16 × 4 حرف في الأنظمة المدمجة، مثل لوحات تطوير وحدة التحكم الصغيرة، وحدة التحكم المدمجة، ولوحات التحكم في الروبوت، الخ. يمكنها عرض معلومات التحكم في الأخطاء، وإشعارات المستخدم، ومؤشرات الحالة،لتسهيل التفاعل بين المطورين والمستخدمين.
1متاحة لطرق مختلفة مثل TN/STN/FSTN...
2. أحرف الدعم: 8x2,16x1,16x2,16x4,20x4, ect..
3مخصصة للوحدة الكاملة بما في ذلك الحجم الجديد، الضوء الخلفي، اللون،
4لوحة الدوائر PCB وضع الاتصال الخ
5يمكن تلبية متطلبات مختلفة.
س1: هل يمكنني الحصول على عينة؟
-بالطبع، نحن نقدم عينات ولكن الرجاء دفع بعض رسوم العينة ورسوم التسليم.
س2: هل يمكنني تخصيص منتجاتي؟
-بالتأكيد، ارسلوا لك طلباتكم ومعلوماتكم التفصيلية
س3: كيف يمكنني أن أضع طلب؟
-رجاءً أرسل لنا بريد إلكتروني يحدد رقم البند، البدائل، الكمية، المواصفات الأخرى للقرص الصلب لوضع طلب.
س4: كم مدة التسليم؟
-يعتمد على منتجاتك وخدماتك عادةً ما يستغرق 15 إلى 30 يوم عمل
س5: ما هو MOQ؟
هذا يعتمد على نوع المنتج نحن نقبل الطلبات الصغيرة
