تفاصيل المنتج:
شروط الدفع والشحن:
|

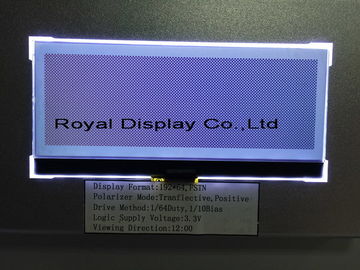

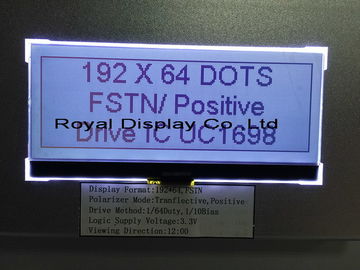

اسم المنتج: | UDLP-GG19264B-FSPCELW-V01 COG Graphic LCD Module FSTN إيجابي أسود على أبيض 192 * 64 نقطة ، 3.3 فولت | نموذج رقم:: | UDLP-GG19264B-FSPCELW-V01 |
---|---|---|---|
تنسيق النقطة: | 192 × 64 | زاوية الرؤية: | 06:00 |
الاضاءة الخلفية: | أبيض | سائق IC: | UC1698 |
درجة الحرارة التشغيل: | -20 درجة مئوية ~ 70 درجة مئوية | نوع شاشات الكريستال السائل: | FSTN ايجابي |
تسليط الضوء: | وحدة عرض رسومية إل سي دي,عرض رسومي أحادي اللون |
UDLP-GG19264B-FSPCELW-V01 COG Graphic LCD Module FSTN إيجابي أسود على أبيض 192 * 64 نقطة ، 3.3 فولت مصدر طاقة
CN1 | رمز | CN1 | رمز |
1 ~ 2 | LED- أ | 16 ~ 17 | VSS |
3 ~ 4 | LED- ك | 18 | BM0 |
5 | VLCD | 19 | CS0 |
6 ~ 7 | VS + | 20 | قرص مضغوط |
8 ~ 9 | ضد- | 21 | WR1 |
10 | VB0- | 22 | WR0 |
11 | VB1- | 23 | RST |
12 | VB1 + | 24 ~ 32 | DB0 ~ DB8 |
13 | VB0 + | 33 | DB13 |
14 ~ 15 |
VDD |
34 | DB15 |
