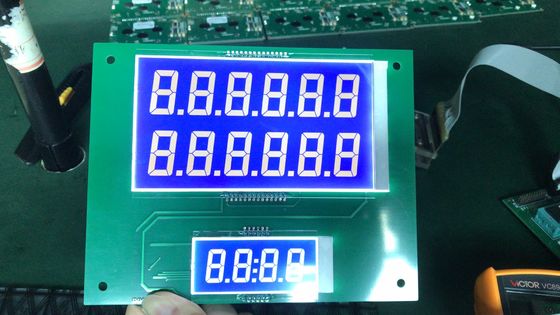

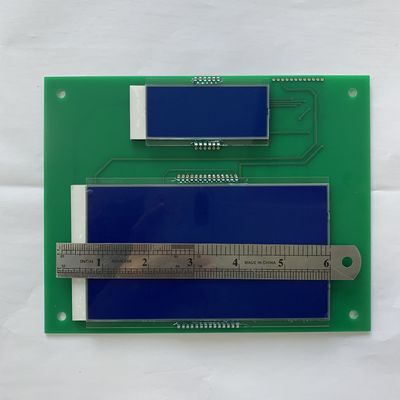

100٪ استبدال Wdn0379-Tmi- # 01 Stn Blue Segment Graphic LCD Module
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ROYAL DISPLAY |
| إصدار الشهادات: | ROHS |

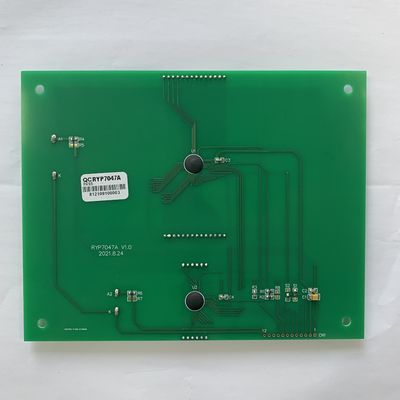

| رقم الموديل: | RYP7047A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 500 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون ، Capboard ، EPE ، علبة نفطة. |
| وقت التسليم: | 25 ~ 28 يوم عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 20 ألف / شهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | وحدة عرض رسومية STN زرقاء أحادية اللون LCM مزودة بإضاءة خلفية | نوع العرض: | STN أزرق ، معبر ، سلبي |
|---|---|---|---|
| اكتب: | البوليفيين الجرافيكي | طريقة السائق: | 1/3 مكررا ، 1/4 واجب |
| اتجاه العرض: | 6 أوكلك | IC: | HT1621 * 2 |
| الإضاءة الخلفية: | LED أبيض | الجهد االكهربى: | LCD = 4.5V ، LCM = 5V |
| درجة الحرارة التشغيل.: | -20 ℃ ~ + 70 ℃ | درجة حرارة Stroage.: | -30 ℃ ~ + 80 ℃ |
| حسب الطلب: | متاح ، OEM ODM موضع ترحيب | ||
| إبراز: | وحدة رسومات LCD الرسومية Stn,وحدة عرض LCD الرسومية ROHS FSTN,وحدة العرض FPC FSTN Lcd |
||
منتوج وصف
100٪ استبدال Wdn0379-Tmi- # 01 Stn Blue Segment Graphic LCD Module
وصف المنتج
تخصيص
1. نوع شاشة LCD: STN BLUE
2. وضع Polarzier: انتقالي ، سلبي
3. اتجاه العرض: 6:00
4. طريقة القيادة: 1/3 تحيز ، 1/4 واجب
4. طريقة القيادة: 1/3 تحيز ، 1/4 واجب
5. قيادة الجهد: LCD = 4.5V LCM = 5.0V
6. درجة حرارة التشغيل: -20 إلى 70 درجة مئوية
7. درجة حرارة التخزين: -30 إلى 80 درجة مئوية
8. IC: HT1621 * 2
9. الموصل: LCD + PCB + LED
10. إضاءة خلفية LED: أبيض Vf = 5.0V If1 = 98mA If2 = 26mA
6. درجة حرارة التشغيل: -20 إلى 70 درجة مئوية
7. درجة حرارة التخزين: -30 إلى 80 درجة مئوية
8. IC: HT1621 * 2
9. الموصل: LCD + PCB + LED
10. إضاءة خلفية LED: أبيض Vf = 5.0V If1 = 98mA If2 = 26mA
| غرض | وصف |
| اسم المنتج | وحدة LCD 240x128 |
| نموذج رقم: | RYP240128A |
| تنسيق النقطة | 240 × 128 |
| مخطط تفصيلي (مم) | 188.0 × 148.0 × 7.9 |
| منطقة نشطة (مم) | 120.22 × 60.0 |
| وضع العرض | STN الأزرق |
| واجب | 1/3 تحيز ، 1/4 واجب |
| سائق IC | HT1621 * 2 |
| عرض الاتجاه | 6:00 |
| درجة الحرارة التشغيل | -20 درجة مئوية ~ 70 درجة مئوية |
| الدفع في الأفق | -30 درجة مئوية ~ 80 درجة مئوية |
التعليمات
1.Q: عملية الطلب
ج: يتم وضع أمر الشراء من قبل العملاء → يتم إصدار PI بواسطة Royal Display → الدفع من قبل العملاء → يتم تأكيد المهلة من خلال Royal Display → تعليمات الشحن من قبل العملاء → التسليم → تتبع البضائع → استلام البضائع
2-س: المهلة (بعد تأكيد الدفع)
ج: العينة: 1-10 أيام عمل الحجم: 3-60 يوم عمل
3. س: الدفع
ج: T / T ، ويسترن يونيون ، L / C ، بطاقة الائتمان ، والنقد
4. س: الضمان
ج: ضمان لمدة 12 شهرًا (يرجى العثور على مزيد من التفاصيل عبر ورقة البيانات الخاصة بنا حسب عنصر الضمان المحدود)
5.Q: عملية RMA
ج: تمت المطالبة من قبل العملاء الذين لديهم صور أو مقاطع فيديو ← أكد مندوب المبيعات في Royal Display إذا كانت لديك أسئلة ← إصدار RMA لمندوب المبيعات إذا تم تأكيده من قبل QA ← الرجوع إلى Royal Display ← تقرير رسمي بعد استلام البضائع بواسطة Royal Display ← تأكيد العملاء على التحليل تقرير → المضي وفقًا للتقرير المتفق عليه
6. س: ملاحظات
ج: يرجى التحقق من مظهر ووظيفة المنتجات قبل التثبيت.
لا يغطي الضمان أي ضرر ناتج عن الاستخدام غير السليم أو التثبيت غير المهني.
