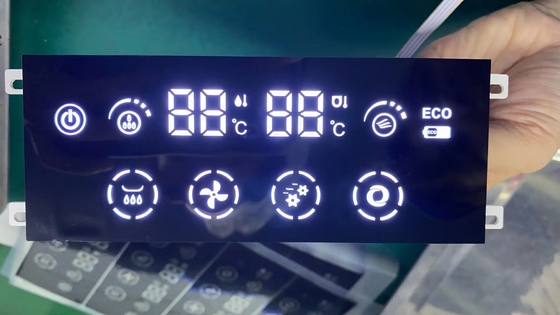

شاشة LED ذات 7 شرائح رفيعة للغاية باللون الأبيض كاثود مشترك لمؤشر الموقت

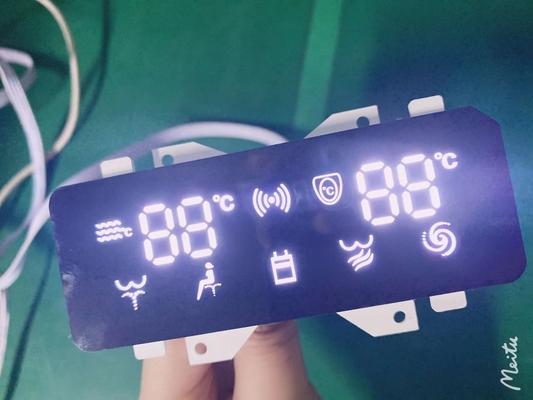

شاشة LED ذات 7 شرائح بيضاء رفيعة للغاية مخصصة كاثود مشترك لمؤشر درجة الحرارة / الموقت

هناكنوعين مختلفينلقيادة شاشات العرض المكونة من سبعة أجزاء: - نوع الأنود الشائع ونوع الكاثود الشائع.في نوع الأنود الشائع ، يتم ربط جميع الأنودات الموجودة على الشاشة بدبوس مشترك ، عادةً ما يكون مصدر الطاقة ، ويتم التحكم في مصابيح LED عبر الكاثودات مع تشغيل الأرض وإيقاف تشغيل الطاقة.

ما هي 7 شاشات العرض المستخدمة في؟
تُستخدم شاشات العرض المكونة من سبعة أجزاء على نطاق واسع في الساعات الرقمية ، والعدادات الإلكترونية ، والآلات الحاسبة الأساسية ، وشاشات العرض في الأجهزة المنزلية ، والسيارات ، والعديد من الأجهزة الإلكترونية الأخرى التي تعرض المعلومات الرقمية.هناك نوعان مختلفان من شاشات العرض المكونة من سبعة أجزاء: - نوع الأنود الشائع ونوع الكاثود الشائع.

ميزة 7 شرائح LED العرض

تُستخدم شاشات العرض المكونة من سبعة أجزاء في العديد من الأنظمة المضمنة والتطبيقات الصناعية حيث يُعرف نطاق المخرجات المراد إظهارها مسبقًا.يمكن أن تعرض شاشة العرض الأساسية المكونة من سبعة مقاطع المكونة من رقم واحد أرقامًا من 0 إلى 9 وعدد قليل من الأحرف.7 شاشات عرض من أنواع مختلفة ؛خاصة أنها تختلف في عدد الأرقام / الأحرف التي يمكن عرضها.الشاشة المكونة من 7 مقاطع هي في الأساس وحدة واحدة ، والتي يمكنها عرض رقم واحد فقط أو حرف واحد.يتم عرض المزيد من الأرقام عن طريق مضاعفة عرض وحدة واحدة مكونة من 7 أجزاء معًا لتشكيل عرض مكون من رقمين أو عرض مكون من 3 أرقام أو عرض شرائح مكون من 4 أرقام.من السهل الهدوء واجهة Arduino وعرض 7 أجزاء معًا!لنبدأ البرنامج التعليمي.

يحتوي العرض المكون من 7 مقاطع على العديد من القيود ، لا سيما في نطاق الأحرف التي يمكن عرضها. هناك شاشات في السوق أكثر تقدمًا بكثير من شاشات العرض السبعة ويمكن أن تعرض تقريبًا كل حرف في الأبجدية.على سبيل المثال: - شاشة LCD مقاس 16 × 2 - يمكنها عرض جميع أحرف ASCII تقريبًا.قد تفكر في سبب استمرار عرض الأجزاء السبعة في السوق.حسنًا ، تعد شاشات العرض ذات 7 مقاطع هي الخيار الأرخص عندما يتعلق الأمر بأجهزة العرض المتوفرة في السوق.تتوفر وحدة عرض مقاطع مكونة من رقم واحد / حرف 7 بسعر 1/10 من تكلفة وحدة LCD مقاس 16 × 2.

يتم إعطاء كل من مصابيح LED الموجودة في الشاشة مقطعًا موضعيًا مع أحد دبابيس التوصيل الخاصة به التي تخرج من العبوة البلاستيكية المستطيلة.تتم تسمية دبابيس LED هذه من "a" إلى "g" التي تمثل كل مصباح LED فردي.يتم توصيل دبابيس LED الأخرى معًا لتشكيل دبوس مشترك.لذلك من خلال التحيز الأمامي للمسامير المناسبة لشرائح LED بترتيب معين ، ستضيء بعض المقاطع ويظل البعض الآخر خافتًا ، وبالتالي يظهر الحرف المقابل على الشاشة.

يخبر الدبوس المشترك للشاشة بشكل عام نوعه.يوجد نوعان من توصيلات الدبوس: دبوس من الكاثودات المتصلة وواحد من الأنودات المتصلة ، مما يشير إلى الكاثود المشترك (CC) والأنود المشترك (CA).كما يوحي الاسم ، تحتوي شاشة CC على جميع كاثودات مصابيح LED السبعة المتصلة عندما تحتوي شاشة CA على جميع أنودات الأجزاء السبعة المتصلة.
