تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | 160 * 128 وحدة شاشات الكريستال السائل الرسومية | نوع العرض: | Stn Blue ، معابر ، سلبي |
|---|---|---|---|
| طريقة السائق: | 1/128 واجب | اتجاه الرؤية: | 6 أوكلك |
| دارة متكاملة: | T6963c | الخلفية: | قاد |
| درجة الحرارة التشغيل.: | -20 درجة مئوية ~ +70 درجة مئوية | درجة حرارة Stroage.: | -30 درجة مئوية ~ + 80 درجة مئوية |
| تسليط الضوء: | 1 / 128duty Graphic LCD Module,WG160128B وحدة الرسوم البيانية LCD,T6963C وحدة تحكم الرسوم البيانية LCD |
||

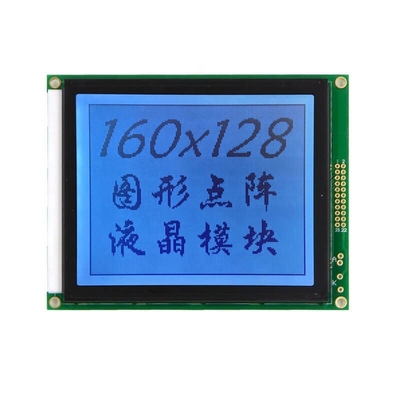

100٪ استبدل وحدة WG160128B 160 * 128 LCD الرسومية بوحدة تحكم T6963C
تفاصيل سريعة لوحدة شاشة LCD الرسومية 160 * 128
RYP160128A عبارة عن وحدة عرض نقطية LCD 160x128 برسومات أحادية اللون لها أبعاد الوحدة 129x102 ملم وحجم AA 95.96x75.76 ملم.هذهRYP160128Aتم بناء النموذج مع وحدة تحكم RA6963 ؛يتواصل عبر واجهة متوازية 8080 8 بت ؛5V امدادات الطاقة أو 3.3V الجهد السلبي اختياري.وحدة عرض LCD 160x128 متاحة لوضع الرسوم أو وضع مولد الحروف (خط الحروف) اختياريًا.يمكن أن تعمل في درجات حرارة من -20 درجة مئوية إلى +70 درجة مئوية ؛تتراوح درجات حرارة التخزين من -30 إلى + 80.
مواصفات شاشة LCD أحادية اللون 160 * 128
| العنصر | وصف |
| اسم المنتج | وحدة LCD 160x128 |
| نموذج رقم: | RYP160128A |
| تنسيق النقطة | 160 × 128 |
| مخطط تفصيلي (مم) | 129.0 * 102.0 * 13.0 مم |
| منطقة نشطة (مم) | 38.44 (أفقي) × 66.9 (رأسي) |
| وضع العرض | STN الأزرق |
| واجب | 1/128 |
| سائق IC | T6963C |
| عرض الاتجاه | 6:00 |
| درجة الحرارة التشغيل | -20 درجة مئوية ~ 70 درجة مئوية |
| درجة الحرارة التخزين | -30 درجة مئوية ~ 80 درجة مئوية |
رسم محيط لوحدة شاشة LCD مصفوفة نقطية 160 * 128
ميزات وحدة LCD أحادية اللون 160 * 128

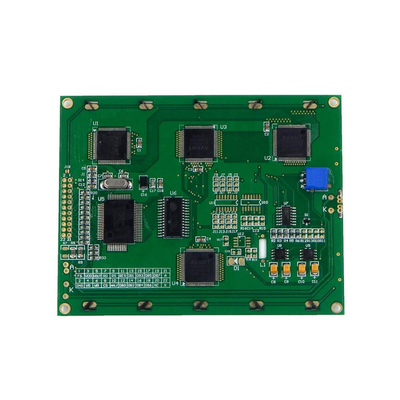

RYP160128A عبارة عن شاشة عرض LCD رسومية مقاس 160x128 ، أبعاد الوحدة 129 × 102 مم.RYP160128 أيستخدم IC RA6963 الذي يدعم واجهة 8080.تحتوي الوحدة على ثنائي الفينيل متعدد الكلور مع فتحات لولبية ودائرة محيطية لسهولة التركيب والاستخدام.جهد السائق هو 5 فولت ، يوجد جهد سلبي مبني.طريقة القيادة هي 1/128.دبوسRYP160128 أوحدة شاشة LCD الرسومية مقاس 160x128 مأخوذة من رأس دبوس يبلغ 2.54 مم (يرجى ملاحظة أن الحزمة القياسية لا تتضمن رأس دبوس).يوجد خياران لزاوية العرض للاختيار من بينها ، أحدهما عند الساعة 12 والآخر عند الساعة 6.نحن نقدم مجموعة متنوعة من الإضاءة الخلفية LED ووضع LCD.يرجى الاتصال بنا لطلبك.
التعليمات حول وحدة الرسم LCD
س: المنتجات الموجودة في المخازن؟كم من الوقت يمكنك التسليم؟
ج: مخزوننا هو بشكل أساسي مواد خام ونصف مصنعة وكمية صغيرة من المنتجات النهائية.يستغرق تسليم الدُفعات الصغيرة من 2-3 أسابيع ، بينما يستغرق تسليم الدُفعات الكبيرة 3-4 أسابيع.
س: ما هي مدة الضمان والخدمة للمنتج؟
ج: الضرر الناجم عن المنتج أثناء الاستخدام العادي ، خلال فترة الضمان ، شركتنا حرة في الإصلاح ، أو فترة الضمان ، أو الضرر الناجم عن الاستخدام غير السليم لا يدخل في نطاق الصيانة المجانية.طالما أنها منتجاتنا ، يمكننا تقديم خدمات الدعم الفني.
س: هل يمكن تصدير شاشة LCD مباشرة؟ما يمكن أن تقدم شهادة؟
ج: تتوافق منتجات الكريستال السائل مع معيار RoHS ، ويمكن تصديرها مباشرة.المنتجات بشهادة RoHS ، CE ، SGS.
س: أي نوع من التعبئة والتغليف؟لن تتضرر عملية النقل؟
ج: منتجاتنا مقسمة إلى ثلاث فئات ، شاشات صغيرة الحجم تستخدم عبوات رغوية ، عبوة عزل بطاقة سكين صغيرة ومتوسطة الحجم ، تستخدم شاشات كبيرة الحجم في تغليف صندوق الطائرات ، جميع العبوات محمية بصندوق خارجي وحزام لضمان السلامة من نقل المواد.
س: هل يمكنك تقديم رسومات المنتج وتقارير الاختبار؟
ج: وفقًا لاحتياجات العملاء ، يمكن لشركتنا تقديم المعلومات المتعلقة بالمنتج وتقارير الاختبار.
س: مواصفات المنتج باللغة الصينية أو الإنجليزية؟
ج: هناك إصداران من مواصفات المنتج: الصينية والإنجليزية.
