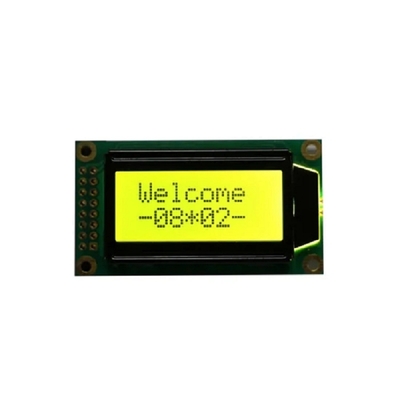

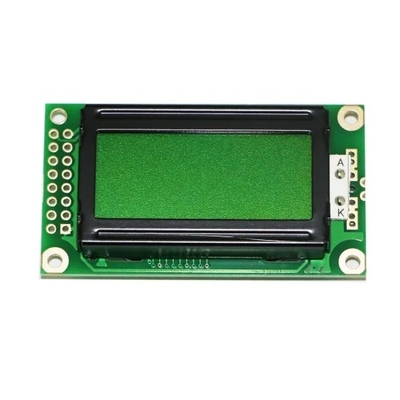

وحدة عرض LCD ذات أحرف أبجدية رقمية STN 8x2 أحادية اللون

وحدة العرض الأبجدية الرقمية STN 8x2 أحادية اللون أحادية اللون لشاشة عرض LCD

تفاصيل سريعة لوحدة LCD ذات الأحرف 8 × 2
يتم تشغيل وحدة شاشة العرض LCD مقاس 8 × 2 بجهد 5 فولت أو جهد سلبي 3 فولت.الإضاءة الخلفية اختيارية ، يمكنك اختيار وحدة مع إضاءة خلفية أو بدونها.هناك الكثير من التركيبات للإضاءة الخلفية ، على سبيل المثال ، الأصفر والأخضر والأزرق والأبيض والعنبر والأحمر والإضاءة الخلفية RGB.تحتوي شاشة LCD أحادية اللون مقاس 8 × 2 حرفًا على IC AIP31066 مدمجة تقدم مجموعة مختارة من الخطوط ، بما في ذلك الإنجليزية / اليابانية ، وأوروبا الغربية ، وأوروبا الشرقية ، والأوروبية الاسكندنافية ، والسيريلية (الروسية) ، والعبرية / العربية ، وما إلى ذلك. الواجهة الافتراضية لـ RYP0802B-Y شاشة LCD مقاس 8 × 2 هي 6800 ؛إذا كنت تحتاج إلى واجهة مثل SPI أو I2C ، فهي متاحة أيضًا ، ولكن سيتم استبدال IC بـ RW1063.

مواصفات شاشة LCD أحادية اللون 8x2


رسم محيطي لوحدة العرض الأبجدية الرقمية 0802

ملامح شاشة LCD شخصية
وحدات أحرف LCD هي أجهزة عرض بسيطة "مميزة" معروفة باستهلاكها المنخفض للطاقة وموثوقيتها على المدى الطويل.وهي مصممة لعرض الأحرف الأبجدية الرقمية في أنماط محددة مسبقًا ولا تتمتع بالمرونة التي قد يفكر فيها المرء عند التفكير في شاشة LCD كشاشة كمبيوتر أو تلفزيون.في معظم الحالات ، تكون شاشات عرض صغيرة تعرض 8 أو 16 أو 32 حرفًا فقط ، وتستخدم لتقارير الحالة والاتصال على مستوى صغير.
في العديد من وحدات LCD ، لا توجد إضاءة خلفية ، مما يعني أنها تعمل في الوضع الانعكاسي.هذا يعني أن الضوء المحيط مطلوب لرؤية أحرف العرض من خلال استخدام عنصر عاكس خلف مجموعة الكريستال السائل.من ناحية أخرى ، تعمل كشاشة LCD بإضاءة خلفية ، مع هيكل بلوري يمنع الضوء المستقطب بواسطة الفولتية المطبقة.
تُرى وحدات LCD بشكل شائع في الآلات الحاسبة والأجهزة الإلكترونية الأخرى التي تتطلب بعض الاتصالات المرئية للتشغيل المعقول.الطابعات وأجهزة الميكروويف وأجهزة الاستدعاء والساعات الرقمية هي بعض الأمثلة الأخرى.هذا الشكل من العرض شائع أيضًا بين الهواة الإلكترونيين من حيث التكلفة والكفاءة وسهولة التشغيل التي يقدمونها.

وحدات شاشات الكريستال السائل (LCM) لشاشة العرض الملكية

تقدم Royal Display مجموعة واسعة من وحدات LCD المعيارية لتطبيقات العملاء.تتوفر شاشات LCD الخاصة بنا من 8 × 2 ، 12 × 2 ، 16 × 1 ، 16 × 2 ، 16 × 4 ، 20 × 2 ، 20 × 4 ، 24 × 2 حتى 40 × 4 بأحرف مصفوفة نقطية 5 × 8.تتضمن تقنيات لوحة LCD أنواع TN و STN و FSTN و FFSTN وأيضًا مع الوضع الإيجابي للمستقطب وخيارات الوضع السلبي.تتوفر مصابيح LED خلفية مختلفة بألوان مختلفة بما في ذلك الأصفر / الأخضر ، والأبيض ، والأحمر ، والأزرق ، والأخضر ، والعنبر ، و RGB LEDs بالإضافة إلى عدم وجود خيار الإضاءة الخلفية.

لتلبية متطلبات تطبيقات العملاء ، تتوفر شاشات LCD ذات الأحرف بزوايا عرض الساعة 6:00 و 12:00 و 3:00 و 9:00.العرض الملكييقدم خيارات IC متنوعة لخطوط الأحرف بما في ذلك الإنجليزية / اليابانية ، وأوروبا الغربية ، وأوروبا الشرقية ، والأوروبية الاسكندنافية ، والسيريلية (الروسية) ، والعبرية / العربية.يمكن استخدام وحدة الأحرف LCD ووحدات LCM في التطبيقات الصناعية وتطبيقات المستهلك بما في ذلك معدات حارس المدخل والبرقيات والأجهزة الطبية وصوت السيارة والصوت المنزلي والسلع البيضاء وآلة الألعاب والألعاب وما إلى ذلك.
