| تنسيق النقطة: | 192 × 64 | مخطط تفصيلي (مم): | 150.00 * 62.25 * 13.10 ملم |
|---|---|---|---|
| الخلفية: | LED أصفر-أخضر / أبيض | اتصال: | Cog + FPC |
| مزود الطاقة: | 5 فولت | واجهه المستخدم: | موازي |
| عرض نطاق الزاوية: | 06:00 | موصل: | موصل FFC |
| مراقب: | Aip31107 / Aip31108 | ||
| تسليط الضوء: | شاشة وحدة LCD COG FPC,شاشة وحدة عرض LCD 192X64,وحدة عرض LCD للرسومات 3.3 فولت |
||

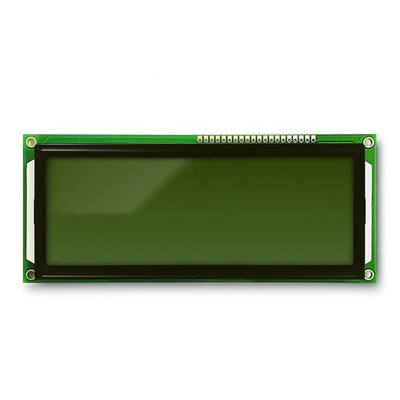

192X64 LCM Stn شاشة LCD 19264 وحدة جرافيك COB LCD
وصف وحدة الرسم البياني LCD 192X64

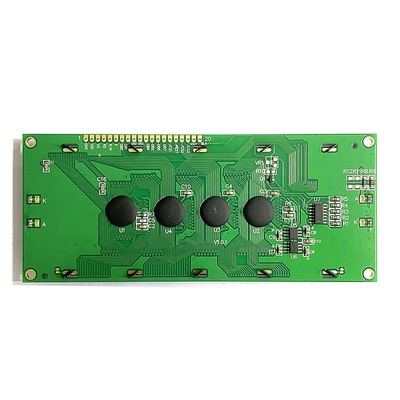

RYP19264Aهي وحدة عرض LCD بدقة 192 × 64 بكسل ، أبعاد الوحدة150.00 * 62.25 * 13.10 ملم.RYP19264Aيستخدم ICAIP31107 / AIP31108دعم واجهة 8080.RYP19264Aلديه 20 دبابيس.تحتوي الوحدة على ثنائي الفينيل متعدد الكلور مع فتحات لولبية ودائرة محيطية لسهولة التركيب والاستخدام.الجهد المنطقي 5.5 فولت (اختياري: الجهد السالب) ، يغطي درجة حرارة التشغيل من -20 ~ + 70 درجة مئوية ، نطاق درجة حرارة التخزين من -30 ~ + 80 درجة مئوية.فيRYP19264 أفي السلسلة ، تتوفر خيارات إضاءة خلفية مختلفة مثل الأصفر والأخضر والأبيض.بالنسبة لنوع المستقطب ، يمكن للعملاء اختيار النوع الانعكاسي أو الانتقالي.
مواصفات وحدة LCD 19264
|
الدقة
|
192 * 64
|
|
زاوية الرؤية
|
06:00
|
|
الابعاد الخارجية
|
150.00 * 62.25 * 13.10 ملم
|
|
المنطقة المرئية
|
123.5 * 43.0 ملم
|
|
منطقة نشطة
|
120.92 * 40.28 ملم
|
|
تحكم IC
|
AIP31107 / AIP31108
|
|
وضع العرض
|
FSTN / رمادي ، STN / أصفر-أخضر
|
|
نوع الإضاءة الخلفية
|
LED أصفر-أخضر / أبيض
|
|
وحدة الجهد
|
VDD: 5 فولت
|
|
درجة الحرارة التشغيل
|
-20 درجة مئوية ~ +70 درجة مئوية
|
|
الدفع في الأفق
|
-30 درجة مئوية ~ + 80 درجة مئوية
|
|
عدد الدبابيس
|
20 دبوس
|
رسم محيط لوحدة LCD مقاس 4.05 بوصة 192 × 64
مزيد من المعلومات حول شاشات LCD الرسومية
شاشات الكريستال السائل الرسوميةيمكن عرض رسومات قابلة للتغيير بالكامل.إنه خيار شائع للتطبيقات التي تحتاج إلى عرض العديد من القوائم المختلفة أو التي تحتاج إلى القدرة على عرض العديد من الخطوط وأحجام الخطوط المختلفة.بالإضافة إلى الرسومات المتغيرة ، يمكن أن توفر أيضًا إمكانية قراءة مثالية لأشعة الشمس مع استهلاك منخفض للطاقة.
سمات
1. تشكيلة واسعة من أحجام الرفوف والقرارات
2. معظم المنتجات المحفوظة في المخازن ويمكن شحنها في نفس اليوم
3. القدرة على عرض رسومات قابلة للتغيير بالكامل
4. ضوء الشمس مقروء
5. انخفاض استهلاك الطاقة
6. للتخصيص بالكامل
تدفق ترتيب مشروع وحدة LCD حسب الطلب
1. الاستفسار
أرسل لنا مسودة / تفاصيل الرسم ، جدول المشروع ، التطبيق ، الكمية.الطلب ، وما إلى ذلك عن طريق البريد الإلكتروني (إلى wendy@rylcd.com)
سيكون عرض الأسعار جاهزًا في غضون 3 أيام (عادة يوم واحد).
2. الرسم العداد
سوف نرسل رسمًا مضادًا بعد تأكيد عرض الأسعار الخاص بنا وتلقي رسوم الأدوات.
عادة ، 3 أيام لزجاج LCD و 1 أسبوع لوحدة LCD.
3. عينات الأدوات
بعد الموافقة على الرسم ، سيتم الانتهاء من عينات الأدوات في حوالي 30 يومًا
4. الإنتاج الضخم
بعد الموافقة على العينات ، سيتم الانتهاء من سلع الإنتاج الضخم حوالي 30 إلى 60 يومًا.يعتمد على حالة الطلب وحالة توريد المواد.
تطبيق حول وحدة عرض LCD
أسئلة وأجوبة حول وحدة شاشات الكريستال السائل الرسومية
س: كيف تتحكم في جودة المنتجات؟
ج: لدى الشركة فريق جودة محترف ، ويتم فحص جميع المنتجات بنسبة 100٪ قبل الشحن.
س: هل أنت منفتح على معالجة OEM؟
ج: نعم ، يمكننا تصنيع المعدات الأصلية.
س: ما هو تطبيق المنتجات؟
ج: تستخدم على نطاق واسع في الأجهزة ، والأجهزة المحمولة ، والتحكم الصناعي ، والطبية ، والسيارات ، والمنزل الذكي وغيرها من المجالات.
س: هل أنت تاجر أم مصنع؟
ج: نحن مصنعون ، لدينا علامة تجارية للإنتاج وعمال إنتاج.
س: هل يمكن أن تنتج على OEM؟
ج: نعم نستطيع.
س: كيف تتحكم في جودة المنتجات؟
ج: لدى الشركة فريق جودة محترف ، ويتم فحص جميع المنتجات بنسبة 100٪ قبل الشحن.
