تفاصيل المنتج:
شروط الدفع والشحن:
|

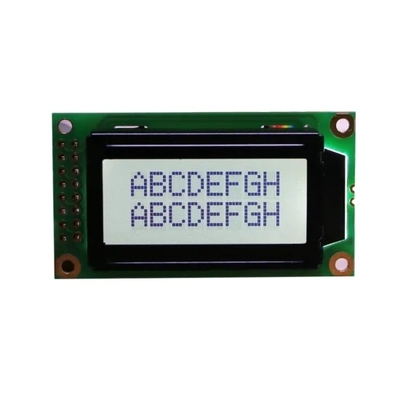

| نوع العرض: | 8 ((شخصيات) × 2 ((خط)) | نوع LCD: | FSTN، إيجابي، منقول |
|---|---|---|---|
| IC: | nt7066u-F00 | طريقة القيادة: | 1/16 واجب ، 1/5 تحيز |
| اتجاه الرؤية: | 06:00 | قيادة الجهد: | LCD=4.7V، LCM=5.0V |
| درجة حرارة التشغيل (°C): | -20 إلى +70 | درجة حرارة التخزين (°C): | -30 إلى +80 |
| تسليط الضوء: | 0802 وحدة عرض شاشة LCD,وحدة LCD للشخصيات STN,STN Character LCD Module |
||
شاشة LCD الحرفية هي تكنولوجيا عرض الكريستال السائل المستخدمة في الأجهزة الإلكترونية التي تعرض النص والرموز البسيطة ، وعادة ما يتم تقديمها بحجم وترتيب حروف ثابت.يشير لوحة LCD ذات 8 × 2 حرف إلى وحدة شاشة الكريستال السائل (LCD) التي يمكن أن تعرض 8 أحرف في كل من صفوفها 2يُعرف عادة باسم شاشة LCD ذات 8 × 8 حرف أو شاشة LCD ذات 8 × 2 حرفية رقمية. تستخدم شاشات LCD خلايا بلورية سائلة وتيارات كهربائية للسيطرة على مرئية الأحرف على الشاشة.هنا ورقة بيانات وحدتنا 16x4 شخصية LCD.
الجدول يحتوي على تعليمات محددة.

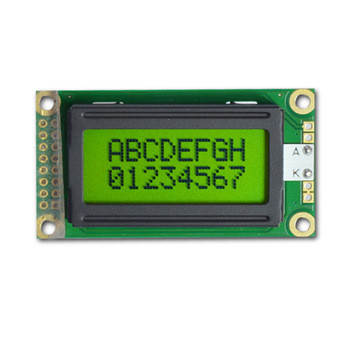

| تنسيق العرض | 8 ((حروف) ×2 ((خط) |
| وضع العرض | STN، إيجابي ((Y-G) ، TRANSFLECTIV |
| طريقة القيادة | كيف تُساعدُنا؟ 1/16 |
| مساحة عرض ((ملم) | 38 ((L) X16 ((W) |
| مقاس الخطوط العريضة ((ملم)) | 58 ((L) X 32 ((W) XMax 13.8 ((T) |
| حجم النقاط ((ملم) | 0.56 ((W) X0.66 ((H) |
| مسافة النقاط ((ملم) | 0.6 ((W) X0.7 ((H) |
| حجم الحرف | 2.96 ((W) X5.56 ((H) |
| IC | SPLC780D |
| عرض الاتجاه | الساعة السادسة |
| وضع الواجهة | واجهة 8 بت MPU |
| الضوء الخلفي | الجانب Y-G |
| قوة القيادة | VDD=5.5 فولت |
| (عملية (تيمب | -20 إلى +70 |
| (التخزين) (التخزين) | -30 إلى +80 |
رسم وحدة LCD 0802
1استقرار الصورة: عادةً ما تكون أجهزة شاشة LCD ذات الحرف طويلة العمر وأقل عرضة لمشاكل مثل حرق البكسل أو تباطؤ الصورة.هذا يجعلها موثوقة جدا في التطبيقات التي تتطلب الاستخدام المستمر لفترة طويلة.
2استهلاك طاقة منخفض: نظرًا لأن جزيئات البلورات السائلة يتم ترتيبها فقط عند الحاجة ، فهي اقتصادية للغاية في الأجهزة التي تعتمد على طاقة البطارية أو تتطلب استخدامًا طويل الأجل.
3الرؤية العالية: توفر شاشة LCD الحرفية رؤية ممتازة ، مما يسمح بعرض واضح للحروف والصور حتى في أشعة الشمس الساطعة أو بيئات الضوء الضئيل.مريحة للغاية في الهواء الطلق وفي الداخل.
4عرض المعلومات: يتم استخدام شاشة LCD الحرفية بشكل رئيسي لعرض النص والأرقام ، وهي مناسبة للتطبيقات التي تتطلب عرض الرسائل والبيانات والمعايير.عادة ما يرتبون الحروف في شكل صفوف وأعمدة.
5سهولة التحكم: التحكم في شاشة LCD ذات الحرف بسيط نسبيا ويمكن إدارته باستخدام وحدة تحكم صغيرة أو وحدة تحكم شاشة LCD مخصصة.هذا يجعل دمجها في الأنظمة المضمنة والأجهزة الإلكترونية أسهل.
6صديقة للبيئة: بالمقارنة مع بعض تقنيات العرض الأخرى،تعتمد شاشات LCD على كمية أقل من المواد وهي أكثر ملاءمة للبيئة لأنها لا تحتوي على مواد ضارة مثل الزئبق أو الرصاص.
وحدة الأحرف، هي شاشة رقمية حرفية يمكن أن تظهر الأحرف والرموز والأرقام. يتم استخدام شاشة LCD ذات الأحرف 16x4 على نطاق واسع في أجهزة إلكترونية مختلفة، مثل العدادات الرقمية، العدادات الزمنية،مُراقبة الحرارة، الميزانات الإلكترونية، الخ. يمكنها عرض بيانات في الوقت الحقيقي، ونتائج القياس، وحالة المعدات، الخ، وتوفير وظائف عرض المعلومات الأساسية.يمكن استخدام شاشة LCD ذات 16 × 4 حرف في الأنظمة المدمجة، مثل لوحات تطوير وحدة التحكم الصغيرة، وحدة التحكم المدمجة، ولوحات التحكم في الروبوت، الخ. يمكنها عرض معلومات التحكم في الأخطاء، وإشعارات المستخدم، ومؤشرات الحالة،لتسهيل التفاعل بين المطورين والمستخدمين.
1متاحة لطرق مختلفة مثل TN/STN/FSTN...
2. أحرف الدعم: 8x2,16x1,16x2,16x4,20x4, ect..
3مخصصة للوحدة الكاملة بما في ذلك الحجم الجديد، الضوء الخلفي، اللون،
4لوحة الدوائر PCB وضع الاتصال الخ
5يمكن تلبية متطلبات مختلفة.
هل يمكنني الحصول على عينات؟
أجل، فقط أعطنا طلبات العينات، والعينات المجانية للطبيعة ولكن يجب دفع رسوم الوحدة ورسوم التسليم.
كيفية تخصيص وحدة شاشة LCD؟
أ أعطنا رسائل لتصميم وحدات LCD وتأكيد الرسومات
هل يمكن إرجاع تكلفة القالب ؟
أجل، إذا كانت الكمية راضية.
هل يمكنني الحصول على سعر أقل إذا طلبت كميات كبيرة؟
أجل، أسعار أرخص مع طلبات أكبر.
متى سترسل طلبي؟
A عادةً 25 يوماً بعد تلقي الدفع، ولكن يمكن التفاوض بناءً على كمية الطلب وجدول الإنتاج.
