تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم المخطط التفصيلي: | 79.00*46.0*11.2 ملم | عرض المنطقة: | 54.8*19.1 ملم |
|---|---|---|---|
| حجم النقطة: | 0.38*0.43 مللي متر | نقطة الملعب: | 0.40*0.45 ملم |
| واجهة: | 8 بت 8080 | درجة الحرارة التشغيل: | -30 إلى +70 درجة مئوية |
| تسليط الضوء: | ST7567 وحدة LCD الرسومية,وحدة LCD الرسومية مع الضوء الخلفي,اللون الأصفر الأخضر وحدات LCD الرسومية,Graphic LCD Module With Backlight,yellow green Graphic LCD Module |
||

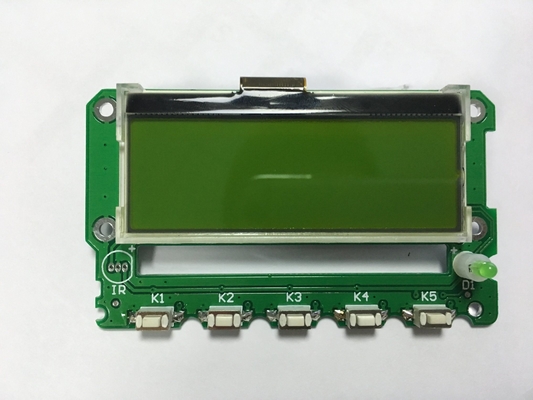

122 * 32 لوحة LCD الرسومية ST7567 الصفراء الخضراء مع الضوء الخلفي 12H عرض صناعي درجة حرارة واسعة
وصف المنتج
شاشة LCD الرسومية هي نوع من الشاشات التي يمكن أن تعرض المحتوى الرسومي والأنماط المخصصة. على عكس شاشات LCD القائمة على الأحرف التي تقتصر على عرض أحرف محددة مسبقًا،جهاز شاشة LCD الرسومية يسمح لك بالتحكم في البكسلات الفردية، مما يتيح لك إنشاء أشكال مخصصة وصور وواجهات مستخدم رسومية. FSTN هو وضع العرض الذي يقف لـ Film compensated Super Twisted Nematic.وهو نوع من تكنولوجيا الشاشة LCD (الشاشة الكريستالية السائلة) التي توفر تضاربًا و زوايا مشاهدة محسنة مقارنةً بشاشات TN القياسية (Twisted Nematic)تشتهر شاشات FSTN بتقديمها عالية الجودة للمقاييس الرمادية وقراءتها بشكل أفضل في ظروف الإضاءة المختلفة.يشير العرض الذي يحتوي على 122x32 بكسل في وضع FSTN (Film compensated Super Twisted Nematic) إلى نوع معين من العرض الرسومي الذي يمكن أن يعرض 122 عمودًا و 32 صفًا من البكسلاتهنا بعض البيانات عن منتجاتنا الرسومية 122x32 نقطة.

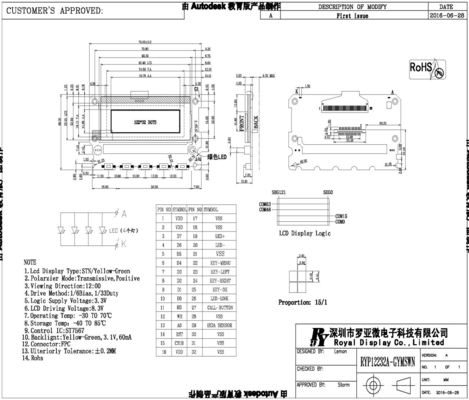

| البند | المواصفات |
| اسم المنتج | 122x32 نقطة وحدات LCD الرسومية |
| رقم الطراز | RYP12232A-GYMSWN-A |
| تنسيق النقاط | 122×32 |
| الخطوط العريضة الحجم ((ملم) | 79.0 ((L) ×46.0 ((W) ×11.2 ((T) |
| منطقة الرؤية ((ملم) | 54.8×191 |
| منطقة العرض | 48.78×1438 |
| زاوية النظر | الساعة الثانية عشر |
| حجم النقطة ((ملم) | 0.38×0.43 |
| نقطة الطول ((ملم)) | 0.40×0.45 |
| مركز التحكم بالشاحنة | ST7567(كوج) |
| نوع شاشة LCD | STN/Y-G، ناقل، إيجابي، 1/33Duty، 1/6Bias |
| الضوء الخلفي ((النوع) | أبيض، 3.1V،60 mA التوحيد>=75٪ |
| وضع الواجهة | 8 بيت 8080 |
| VDD&VLCD ((النوع) | 3.3 و 8.3 و |
| الشروط التكنولوجية للسيطرة على المياه | RoHS |
| درجة حرارة التشغيل | -30 درجة مئوية ~ 70 درجة مئوية |
| درجة حرارة تخزين | -40 درجة مئوية ~ 85 درجة مئوية |
خصائص المنتج
توفر وحدة LCD الرسومية ذات النقاط 122 × 32 العديد من المزايا للتطبيقات التي تتطلب رسومات مخصصة وعناصر واجهة المستخدم.
1دعم قدرة العرض: 122x 32 بيكسل نقطة مع وضع FSTN.
2. على رقاقة العرض البيانات ذاكرة الوصول الوصول الوصول الوصول الوصول الوصول الوصول الوصول الوصول الوصول الوصول
3يتم دعم الواجهات المتسلسلة
4. وظائف إدارة وفيرة عرض البيانات
5دائرة محرك ثابت مجهزة داخلياً للمؤشرات.
6. دائرة إمدادات الطاقة ذات الكريستال السائل ذات الطاقة المنخفضة مجهزة داخلياً
7. دائرة ضبط الجهد عالية الدقة
8دائرة مذبذب CR مجهزة داخلياً
9استهلاك طاقة منخفض للغاية
تطبيقات المنتج
انها شاشة LCD مصفوفة بـ 122x32 نقطة مع جودة صورة عالية ، زاوية عرض واسعة.جميع المواد تتوافق مع متطلبات حماية البيئة ومعايير RoHS.
تستخدم هذه الوحدة على نطاق واسع في أدوات مختلفة، والمعدات الذكية، ومعدات الاتصالات، والمعدات الطبية، ومعدات التحكم الصناعي، والفضاء، والأمن، ومعدات الأثاث، الخ.وتجعل قدرات هذه الوحدة المتنوعة والرسومات مناسبة لمجموعة واسعة من التطبيقات حيث هناك حاجة إلى رسومات مخصصة وواجهات المستخدم.
خدمتنا
* الأفضلمراقبة الجودة: يتم اختبار كل شاشة LCD بأدوات خاصة أو لوحات رئيسية قبل التسليم لضمان عملها.
*طريقة التعبئة الصحيحة:معبأة في أكياس مضادة للستاتيك مع صندوق رغوة لضمان السلامة في النقل.
* طرق دفع متعددة:(ت) ، (ويسترن يونيون) ، (ل) ، (باي بال)
* طرق الشحن الموثوق بها:التسليم السريع عن طريق UPS، EMS، DHL، TNT، أو عن طريق الجو.
* الخدمة المهنية المخصصة: فريق محترف يوفر خدمة OEM&ODM.
*سعر تنافسي: يعطيك سعر مصنع مباشر.
* خدمة أفضل بعد البيع: ضمان طويل لمدة سنة واحدة.
