تفاصيل المنتج:
شروط الدفع والشحن:
|
| عرض اللون: | أزرق أبيض | drive method: | 1/64 Duty, 1/9 Bias |
|---|---|---|---|
| controller: | SSD1603Z | module dimension: | 78.22*47.9*1.7 mm |
| view area: | 68.615*33.255 mm | dot size: | 0.495*0.495 mm |
| operating temp: | -20 to +70 degree C | درجة حرارة تخزين: | -30 إلى +80 درجة مئوية |
| إبراز: | وحدة LCD الرسومية العاكسة للكولسترول,أزرق / أبيض وحدات شاشة LCD الرسومية,وحدة LCD الرسومية 132 * 64,Blue/ white Graphic LCD Module,132*64 Graphic LCD Module |
||

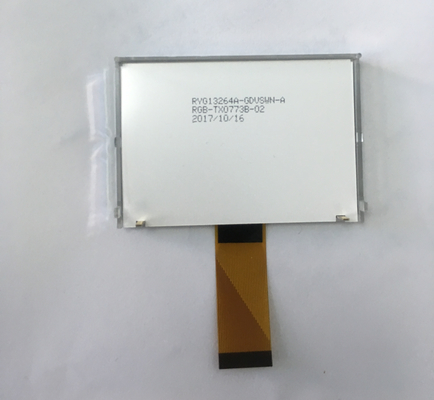

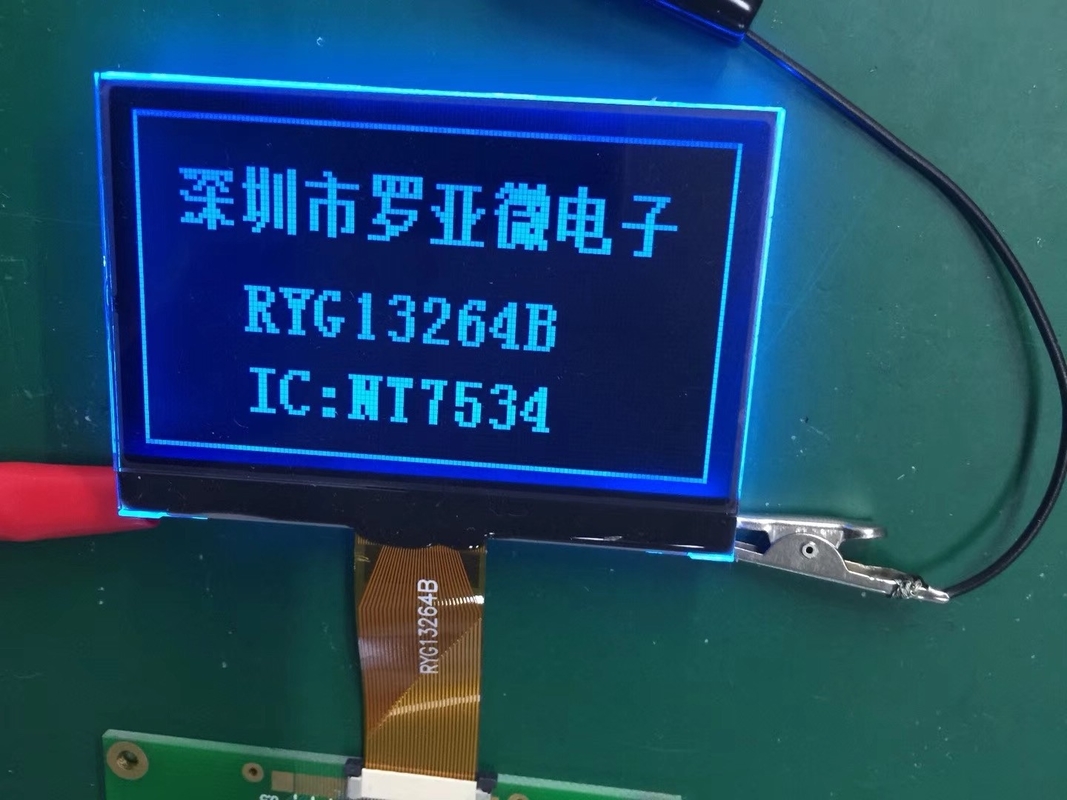

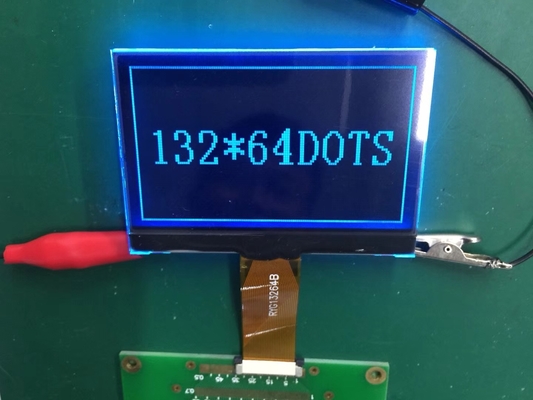

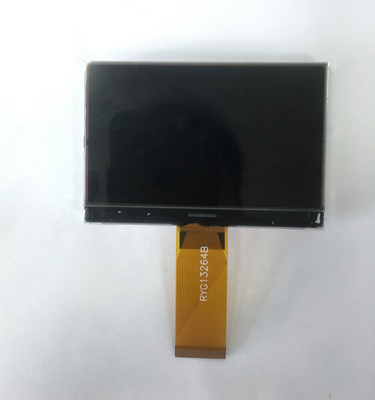

132*64 الرسومات الزرقاء / البيضاء الكولسترولية العاكسة SSZ1603Z وحدة LCD
كيفية الاختيار بين شاشة TN/STN/FSTN؟
TN[Nematic الملتوية]: سعر رخيص جدا وسرعة الاستجابة. ولكن زاوية الرؤية (5: 1 إلى 10: 1) محدودة جدا (عادة من أعلى أو أسفل) ، والتباين هو أيضا أقل مقارنة مع أنواع أخرى من العرض.عادةً أسود على الرمادي أو أزرق على العرض الرمادي.
تطبيقات نموذجيةالحاسبات، الأجهزة الصناعية البسيطة، الأجهزة المحمولة منخفضة التكلفة.
رقم STNالسعر أعلى قليلاً من TN زاوية مشاهدة أفضل وتباين (8:1 إلى 15:1) من TN ولكن الاستجابة أبطأ من TNيمكنك اختيار إيجابي ((نص مظلم على خلفية فاتحة) أو سلبي (نص فاتح على خلفية مظلمة)دعم الشاشة الكبيرة والمزيد من الحروف
تطبيقات نموذجيةأجهزة يدوية متوسطة النطاق، بعض الشاشات الآلية، لوحات التحكم الصناعية.
FSTN: [المكافأة السينمائية الملتوية الخارقة]: أفضل تباين (20: 1 إلى 40: 1) وزوايا المشاهدة بين جميع الأنواع الثلاثة. طبقة تعويض الفيلم تصحح تشويه الألوان في STN.لذا إذا كنت بحاجة إلى عرض أكثر احترافية، يمكن قراءتها في زاوية ضوئية مختلفة ، وقبول تكلفة أعلى [على سبيل المثال ، شاشة 3.5' 240 * 160 FSTN على أساس 1kpcs ، ستكون حوالي 10 دولار أمريكي] ، فسيكون خيارًا جيدًا.
تطبيقات نموذجية: أجهزة اليد الراقية، الأجهزة الطبية، المعدات الصناعية المتطورة، أدوات القياس المحمولة.
| البند | المواصفات |
| اسم المنتج | 132x64 نقطة وحدات LCD الرسومية |
| رقم الطراز | RYG13264BW1 |
| تنسيق النقاط | 132×64 |
| وضع العرض LCD | FSTN/TN أحادي اللون، اللون اختياري |
| عرض ملاك | 12 ساعة أو 6 ساعات |
| طريقة القيادة | "القلوب العاملة" 1/9 |
| الضوء الخلفي | أبيض |
| محرك القيادة | SSD1603Z أو ما يعادلها |
| عملية الجهد ((V) | 3.5 فولت كحد أقصى |
| الشروط التكنولوجية للسيطرة على المياه | RoHS |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة تخزين | -30 درجة مئوية ~ + 80 درجة مئوية |
تقسيم تكلفة وحدة LCD الرسومية
لوحة LCD [LCD+البلور السائل] 30-40 ٪: الحجم والقرار، جودة FSTN، جودة الزجاج.
IC للشاحن 10-15%: على سبيل المثال ، UC1608 أو ST7529 ، يتقلب سعر الشريحة أيضا.
PCBA 10-15%: يحتوي على وحدة التحكم المركزية، الموصلات، المكونات السلبية.
الضوء الخلفي 10-15%: إنه اختياري، وتكلفة الفيلم المرشد للضوء + LEDs لها أيضا فرق في الجودة.
المستقطبات والأفلام 5-10 ٪: عادةً بالنسبة لأجهزة العرض STN أو FSTN.
التجميع والعمل 10-15%: التجميع اليدوي / شبه التلقائي ، الارتباط ، اللحام. عادةً بالنسبة لطلب 5k-10kpcs ، يمكننا ترتيب التجميع شبه إلى التجميع التلقائي بالكامل.لكن بعض الإجراءات تتطلب الكثير من العمل البشري، حيث أن المعدات المقابلة للسيارات تحتاج إلى تكلفة عالية وطول الوقت في التطوير.
اختبار الجودة (3- 5٪): اختبار بصري وبصري.
العبوة (1-2٪): علبة أو علبة للتحميل لحماية الشحن.
هامش الربح: نحن بحاجة إلى النظر في النفايات أثناء الإنتاج والنقل، الخ، ولكن إذا كنت تشتري أكثر، والسعر هو دائما قابل للتفاوض.
خدمتنا
1أفضل مراقبة الجودة: يتم اختبار كل شاشة LCD بأدوات خاصة أو لوحات رئيسية قبل التسليم لضمان عملها.
6سعر تنافسي: أعطيك سعر مصنع مباشر.
7أفضل خدمة ما بعد البيع: ضمان طويل لمدة سنة واحدة.
