تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | وحدة 4X20 VFD LCD | النموذج رقم: | RY20S401DA1 |
|---|---|---|---|
| نوع LCD: | FSTN ايجابي | تنسيق العرض: | 2x40 نقطة |
| زاوية الرؤية: | 06:00 | الاضاءة الخلفية: | الأبيض |
| جهاز التحكم: | ST7065 | درجة الحرارة التشغيل: | -20 درجة مئوية ~ 70 درجة مئوية |
| إبراز: | 4X20 فراغ شاشة LCD الفلورسنت,20S401DA2 فراغ شاشة LCD الفلورسنت,مصفوفة نقطية VFD وحدة LCD |
||

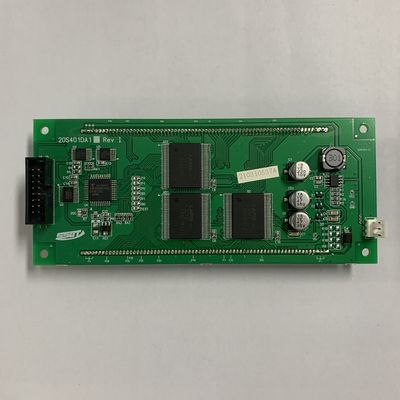

شاشة LCD الأصلية الجديدة 20S401DA2 4X20 الشاشة الفلورية الفراغية DOT Matrix VFD LCD Module
مواصفات الشاشة
1النطاق
تطبق هذه المواصفات على وحدة VFD (رقم النموذج: 20S401DA1) المصنعة من قبل SSVD (Shanghai Samsung V acuum Devices)
2الخصائص
* الشاشة الفلوريسنتية الفراغية: الشاشة ذاتية الإضاءة ، عالية الجودة وقابلة للقراءة
* +5VDC مصدر طاقة واحد: مدمج في محول DC / DC
* كل من الواجهة الموازية والسلسلية: معدل بود: 300 ~ 19،200 نقطة ثانية ، تعادل قابل للاختيار (غير ، حتى ، فردية)
* نوعان من خط CG-ROM: ASCII + اليابانية و ASCII + الأوروبية
* 4 مستوى الوضوح: 25٪، 50٪، 75٪ و 100٪
* شكل الحرف: 5 * 7 مصفوفة النقط
| البند | الوصف |
| اسم المنتج | وحدة LCD VFD 4X20dots |
| رقم الطراز | RY20S401DA1 |
| تنسيق النقاط | 4×20 |
| الخطوط العريضة (ملم) | 150.0* 64.0 * 28.6 |
| حجم الزجاج ((ملم) | 118.2 * 48.3 |
| مساحة العرض ((ملم) | 89. 52 * 33.07 |
| شكل الحرف | 5 * 7 مصفوفة النقط |
| عدد الأرقام | 80 (4 أسطر * 20 حرف) |
| الضوء الخلفي | إضاءة خلفية LED |
| إمدادات الطاقة | 5 فولت |
ما هو VFD MODULE
تتضمن وحدة VFD وحدة تحكم ، وموصل الأندود ، وموصل الشبكة ودورة إمدادات الطاقة لتسهيل التقييم.
تنفيذ مجموعة متنوعة من وظائف تحكم العرض باستخدام أمر بسيط. خيارات واجهة متعددة متاحة.
للاستيعاب لمواصفات العملاء، يمكننا أن نفعل طلبات خاصة للواجهة والبرمجيات.
يتم بناء جميع شاشات سلسلة CU-U بأبعاد متوافقة مع LCD ومجموعات الأوامر HD44780. هذه الشاشات سهلة القراءة بسبب التباين العالي ،لديها زوايا عرض واسعة وسهلة القراءة على مسافات قصيرة وطويلةبالإضافة إلى ذلك ، فإن شاشات VFD لديها استجابة عرض سريعة ضمن نطاق درجة حرارة الوحدة من -40C إلى + 85C. تقدم Noritake إمدادات طويلة الأجل ودعم هندسي لمنتجاتها.
يعطي العرض الفراغ الفلوريسنتي خيوطًا تخلق كثافة الإلكترونات. تعمل الخيوط كإلكترود دافئ. عند تعرضها للحرارة بواسطة التيار الكهربائي ، تنتج الخيوط إلكترونات.كما أنه يحتوي على كاثودات (ضوء)، والتي تستخدم من خلال الأرقام والحروف.
شبكات معدنية رقيقة تحيط بالأنود، تحاول التحكم في انتشار كثافة الإلكترونات من الخيوط إلى الأنود.
كلما هاجمت الجسيمات المشحونة التي تنقلها الخيوط الضوء، فإنه يضيء.
يعرض الشاشة الفلورية الفراغية، بالمقارنة مع شاشة الكريستال السائل، ضوءًا قويًا للغاية مع نسبة التباين ويمكن أيضًا أن يساعد في عرض مكونات من مجموعات ألوان مختلفة.ويبدو أن إحصائيات إضاءة VFD عادة ما تكون حوالي 640 cd / m2، مع VFDs عالية الوضوح التي تعمل في 4000 cd / m2 ووحدات البحث التي تحقق ما يصل إلى 35000 cd / m2 استنادا في الغالب إلى جهد المحرك والإطار الزمني.
