لوحة تحكم TFT LCD 12 فولت مع عاكس LED مدمج PCB800182
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ROYAL DISPLAY |
| إصدار الشهادات: | ROHS REACH |
| رقم الموديل: | PCB800182 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | 50pcs / ctn 530 * 355 * 255mm |
| وقت التسليم: | 10-12 يوم عمل |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 100 ألف قطعة / شهر |
|
معلومات تفصيلية |
|||
| جزء #: | تحكم PCB800182 | إدخال إشارة: | VGA-AV |
|---|---|---|---|
| مساهمة الجهد: | 12 فولت | ||
| إبراز: | 12V TFT LCD تحكم المجلس,الصمام العاكس TFT LCD تحكم المجلس |
||
منتوج وصف

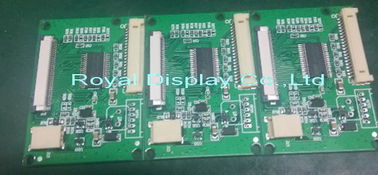

لوحة تحكم TFT Lcd مع عاكس LED مدمج PCB800182
1 ، لوحة القيادة عبارة عن إدخال إشارة LVDS ، وإشارة خرج TTL من خلال لوحة محول الإشارة ، وسائق إضاءة خلفية LED متكامل ، ويمكن أن تنتج ، AVDD ، VGL ، VGH ، VCOM ، مثل لوحة محول شاشة LCD متعددة الجهد
2 ، لوحة القيادة يمكن أن تدعم ،
AT065TN14
AT070TN90
AT070TN92
AT080TN52V.1
AT080TN52
AT090TN12
AT090TN10
AT090TN13
EJ080NA05
EJ080NA05A
EJ080NA05B
شاشة LCD 50PIN شائعة جدًا ، أو شاشة LCD لتعريف الوظيفة نفسها (يمكنك أيضًا استشارة القسم الفني لدينا)
3 ، لوحة القيادة ، إشارة إدخال LVDS باستخدام واجهات DF14-20P القياسية ، وتعريفات الواجهة باستخدام سوق مشترك واحد ، 8 (8 بت)
خط إشارة LVDS العالمي ، لدي سلك داعم ذي صلة ، مقابل رسوم إضافية ،
4 ، لوحة القيادة 8BIT الافتراضية القياسية لإدخال إشارة LVDS ، ولكن يمكن أيضًا أن تدعم إدخال الإشارة 6BIT ، راجع إعداد المذكرة الفنية التالي
5 ، إذا استخدمنا فقط مصدر طاقة الإضاءة الخلفية DC 5V ، أو سيكون هناك ضرر للوحة الدائرة وشاشة LCD قدر الإمكان ، يجب علينا الانتباه
6 ، لوحة القيادة ، عنصر مكثف ، باستخدام ماركة سامسونج ، درجة حرارة التشغيل تصل إلى -50 درجة إلى 120 درجة
7 ، لوحة القيادة ، عناصر المقاوم ، باستخدام وزارة الصحة التايوانية ، والعلامة التجارية ، ودرجة حرارة التشغيل تصل إلى -50 درجة إلى 120 درجة
8 ، لوحة القيادة موحدة درجة حرارة التشغيل من -20 درجة إلى 50 درجة
9 ، لوحة القيادة ، المحول الرئيسي IC باستخدام الواردات اليابانية الأصلية THC ، THC63LVDF84B ، ضمان الجودة
